為了配合我們裝的全音域單體紙箱喇叭,我們必須找到擴大機...
擴大機的要求很簡單,
音質不要太差,要很便宜,
我想配上高效率全音域單體,所以功率也不用太大,
反正單體效率高又沒有低頻..
所以很快的,我就推薦源達的套件,
這套件像垃圾一樣被丟在源達賣,
應該已經有5年以上了,雙聲道NT.180,
只要給他通上電就好,
Hata拿了擴大機,詢問電員需要多少的電壓,
電員說B+要接12V,
Hata就買了一顆12V DC變壓器,變壓器好像要NT.200,比擴大機還貴,
果然符合Hi-End精神=>把電源先處理好!!
我們的變壓器還是真正繞線的變壓器喔,絕對不是高頻雜訊很多的switching式變壓器..很Hi-End吧??
(其實原因是Switching變壓器都要超過NT.300,太貴了..)
回來之後當然要做功課,
這套件用了一顆BA5406,
我們馬上上網路查,他是一顆專門給Audio用的IC,
(http://kitsrus.com/projects/ba5406.pdf)
供應電源可以從+5V~+12V,當然電壓越高,他可以提供的功率就越大,
提供+12V時,他可以出輸出雙聲道5W while load is 3Ohm,
提供+9V時,他可以出輸出雙聲道2.8W while load is 3Ohm,
聽說提供電壓太小的時候會有些雜音..
回來之後Hata馬上就把變壓器殺了,接頭剪斷取出12V焊到版子上,
也殺了一條紅黑訊號線,把系統架起來~~
宜??沒聲音~~
摸一摸,IC還很燙,
真速邀瘦,因為偶們工具不齊,連電表都沒有,
所以也不知道出什麼問題,只好借來電表先檢查,
原來12V接反了,好險IC沒有被搞死...
那變壓器也真怪,居然心線是0V,外層shielding是12V,
什麼道理阿~~~
不過反正開聲了,
目前系統最弱的就是音箱是紙做的,
小聲一點聽其實有模有樣,比起電腦喇叭好太多太多啦~~

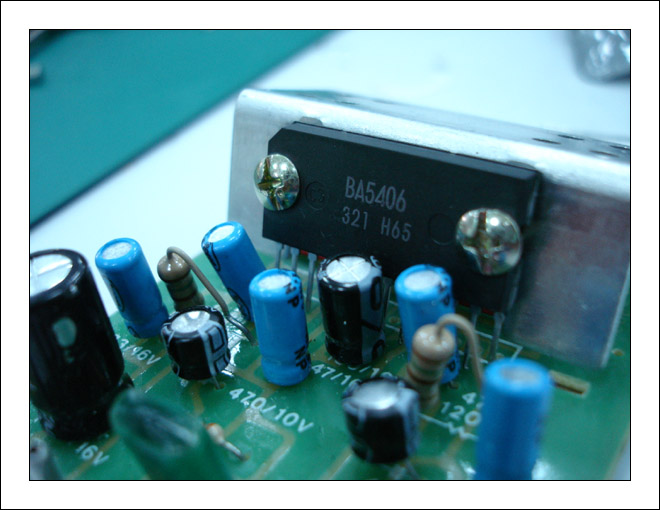

Amp整個板子的樣子,VR和IC被取下..

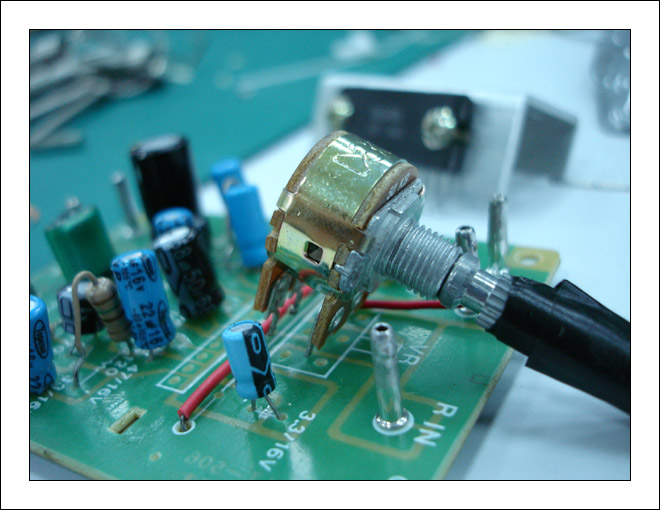

爛VR的樣子,這種沒有密封的,過兩下就生鏽了吧~~

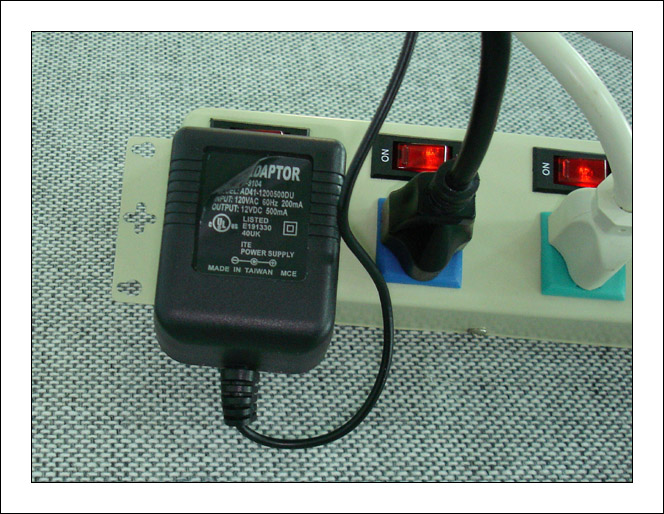

最具Hi-End精神,投資超過擴大機總價50%的擴大機靈魂=>12V直流變壓器..

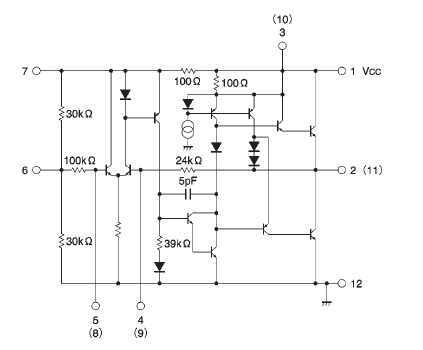

IC內部等效電路,BJT差動輸入級一邊接輸入一邊接回授,
輸出實在看不懂,上面一堆BJT是要提供大一點的電流嗎??
Application example,原廠建議找個OP給他當前級,偶們直接省略直接用就好啦~~
