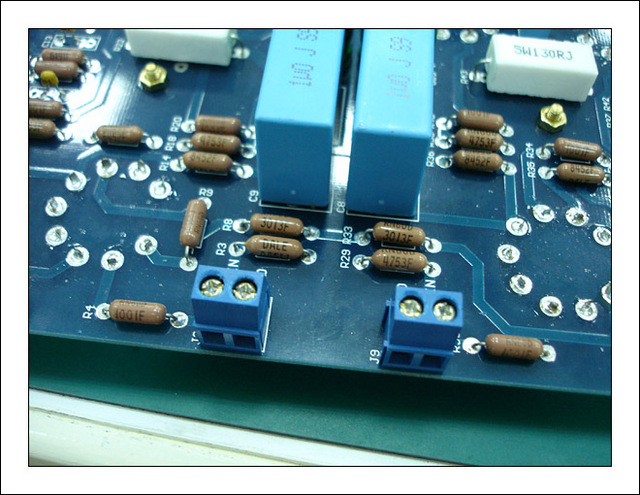

這是6BQ5 PCB的輸入級部份,也是哼聲來源之處...

6BQ5開聲之後,我就放心很多,因為聲音走向就是有管味,厚實有Q度...
但是惱人的哼聲一值都在,配上高效率喇叭真的是絕配阿..因為小小的哼聲就吵到Gordon受不了..

某日,前一天晚上加班到很晚的Gordon就對我說,晚上很安靜,哼聲大到會受不了,
所以我就只好把擴大機又拿來惡搞了,
DZ 6BQ5的症頭很明顯,音量關到最小就沒有哼聲,音量打開哼聲隨著音量變大,
我去亂摸訊號的路徑,在輸入訊號的端子台前後的路徑都會受到影響,
包括輸入訊號線,端子台,輸入電阻,還有輸入處的一些PCB layout trace,
這樣簡單的問題,只要有點RF/EMI經驗都知道,
就是Layout的Ground沒處理好,讓那些trace變成天線接收到一些有的沒的..

我的解決方法很簡單,
1.輸入訊號線使用同軸線.
2.儘量讓路徑變短=>拔掉端子台.
3.這些易感染的路徑下面要鋪ground..

經過我的solution處理之後,
在Fostex高效率喇叭上面,音量開最大也還是靜悄悄啦..

當然是蠻有成就感的,因為我從裝配工變成EMI工程師,
而且問題有被偶解決到..
從此之後,6BQ5就可以發出讓我很滿意的聲音啦...

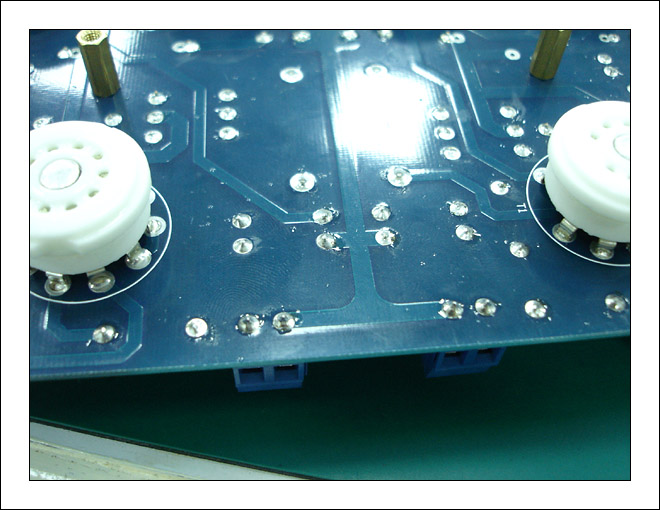

原本的layout,中間的是地,layout engineer沒有鋪銅讓ground更穩,包覆訊號的概念...

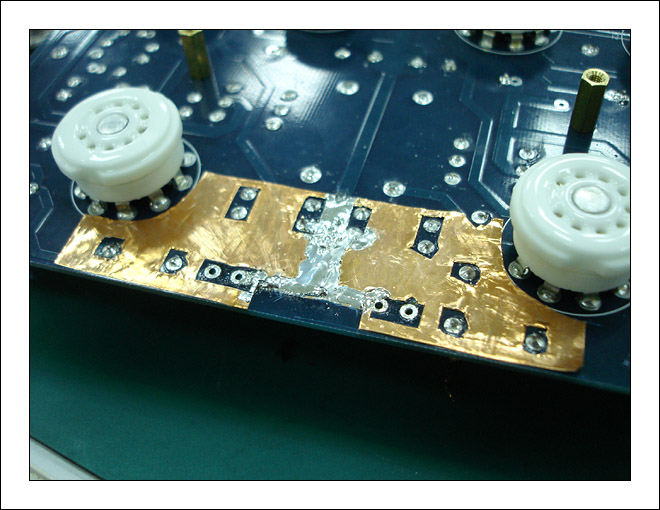

經過EMI工程師的努力,使出絕招=>包尿布..哼聲可以完全解決..

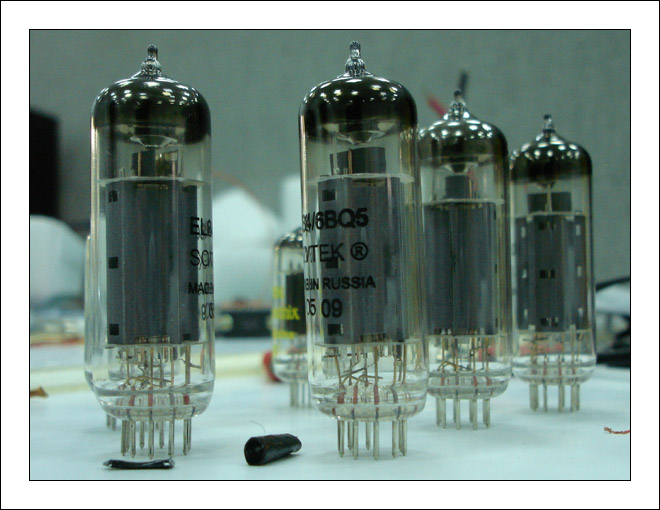

這是Gordon趁我在胡搞6BQ5的時候隨手拍的..
